Почему на всех континентах разные розетки

Когда речь заходит об электричестве, о глобализации можно забыть. Причина тому — исторический фактор.

Как появились разные розетки

Изначально существовало две конкурирующие системы: постоянный ток Томаса Эдисона с напряжением 110 В и переменный ток Джорджа Вестингауза и Николы Тесла, который было выгоднее передавать на большие расстояния при более высоком напряжении.

В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов. А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.

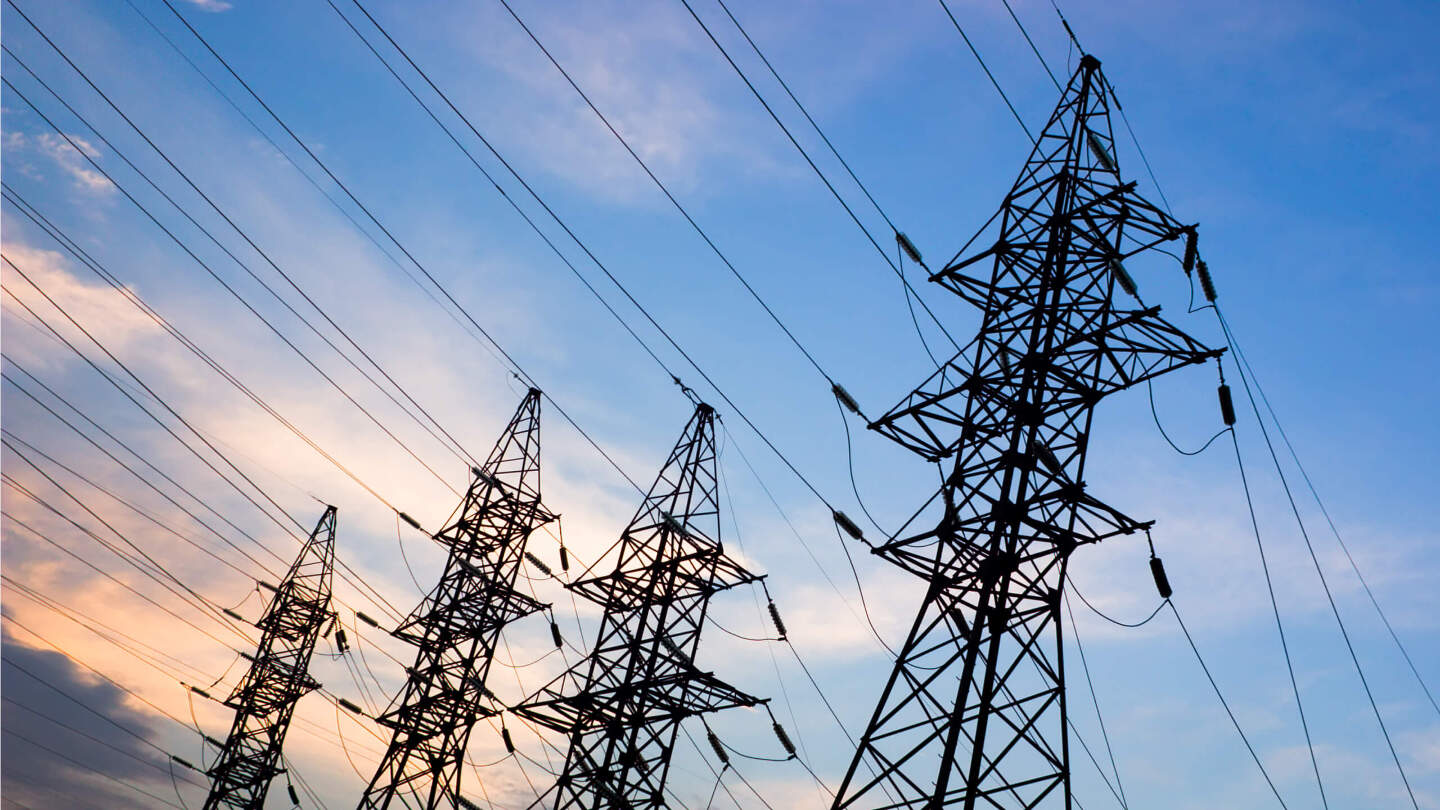

В Европе и СССР переход на 220 В был в основном продиктован экономией: более высокое напряжение позволяет передавать ту же мощность при меньшем токе, что снижает потери в проводах и позволяет использовать кабели меньшего сечения. В США же отказ от повсеместного перехода на 220 В был связан с колоссальными затратами на замену всей инфраструктуры и огромного парка электроприборов, рассчитанных на 110 В.

Как влияла на разработку розеток доступность материалов

Первый патент на штепсельную вилку и розетку получил американец Харви Хаббеллом еще в 1904 году. С тех пор конструкции постоянно совершенствовали в сторону повышения безопасности. В 1926 году немец Альберт Бюттнер запатентовал систему Schuko (тип F) с заземляющими контактами по бокам.

Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд.

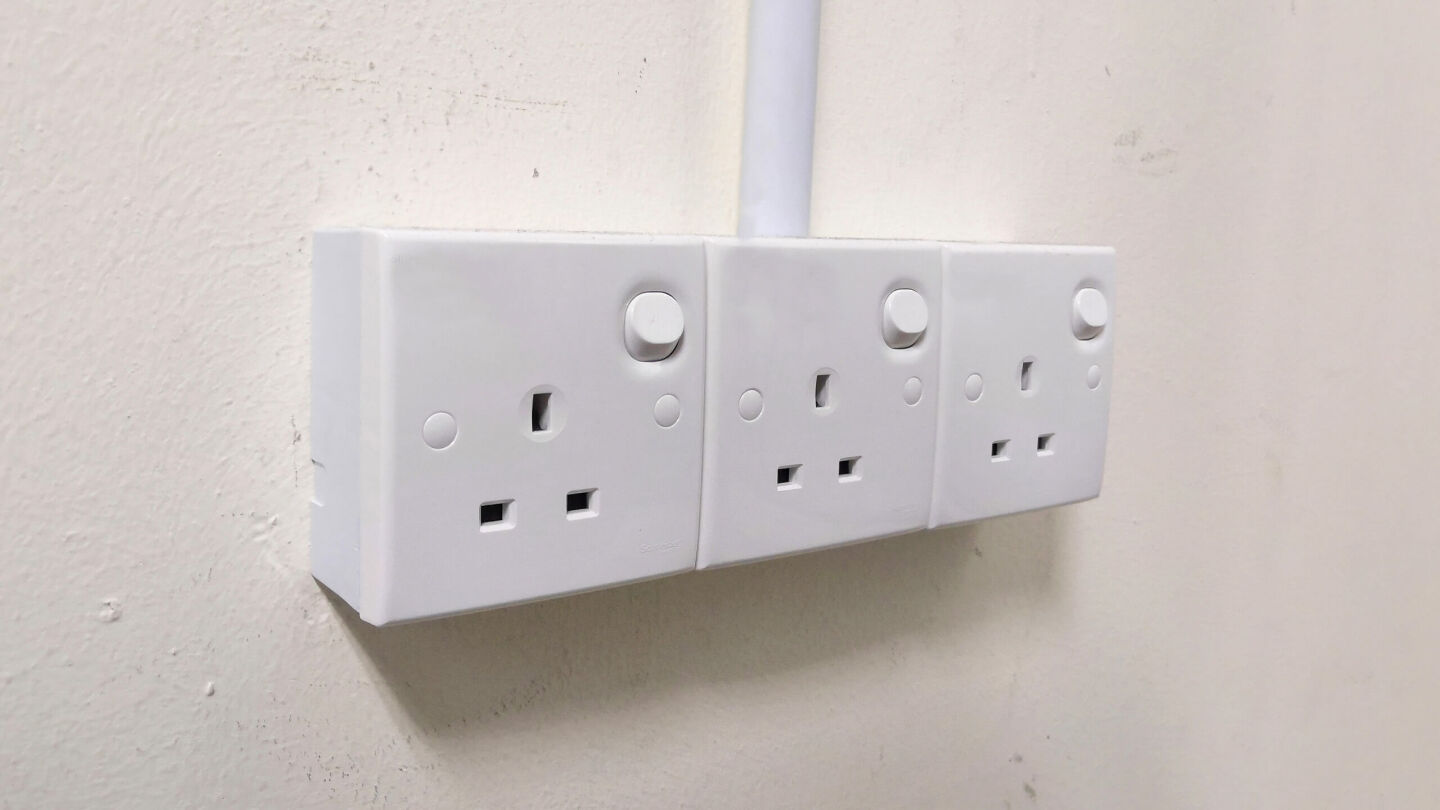

Сегодня британская вилка (тип G) считается одной из самых безопасных в мире не только благодаря предохранителю. У нее есть защитные шторки на розетках, которые открываются только при одновременном введении заземляющего штыря.

Сколько типов розетки выделяют в наши дни

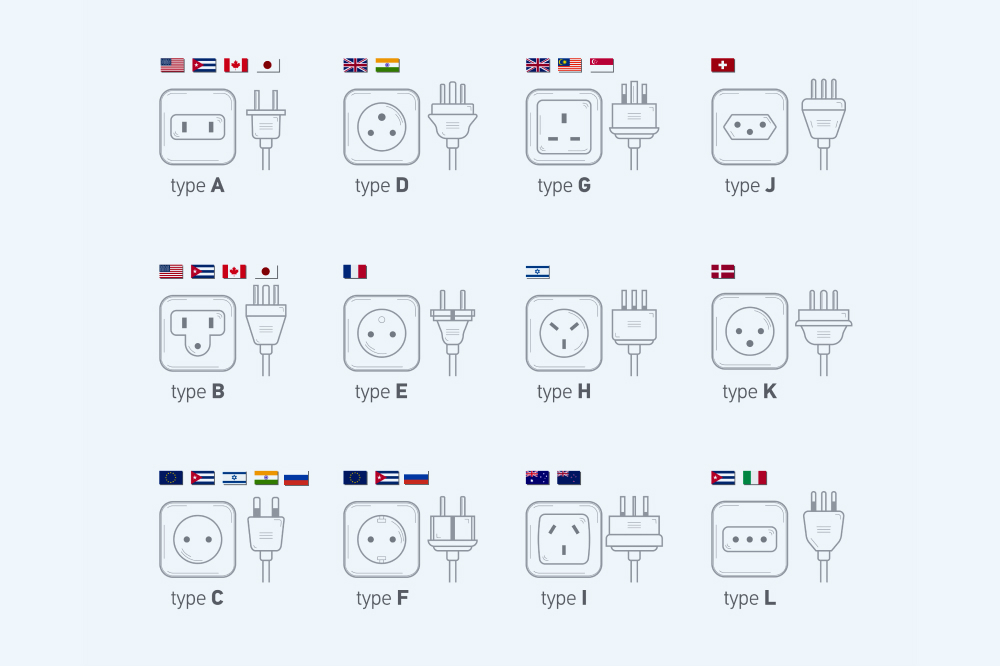

Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой — 15. Американский департамент торговли присвоил наиболее распространенным типам буквенные обозначения от A до O. Причем розетки одного типа иногда принимают вилки другого.

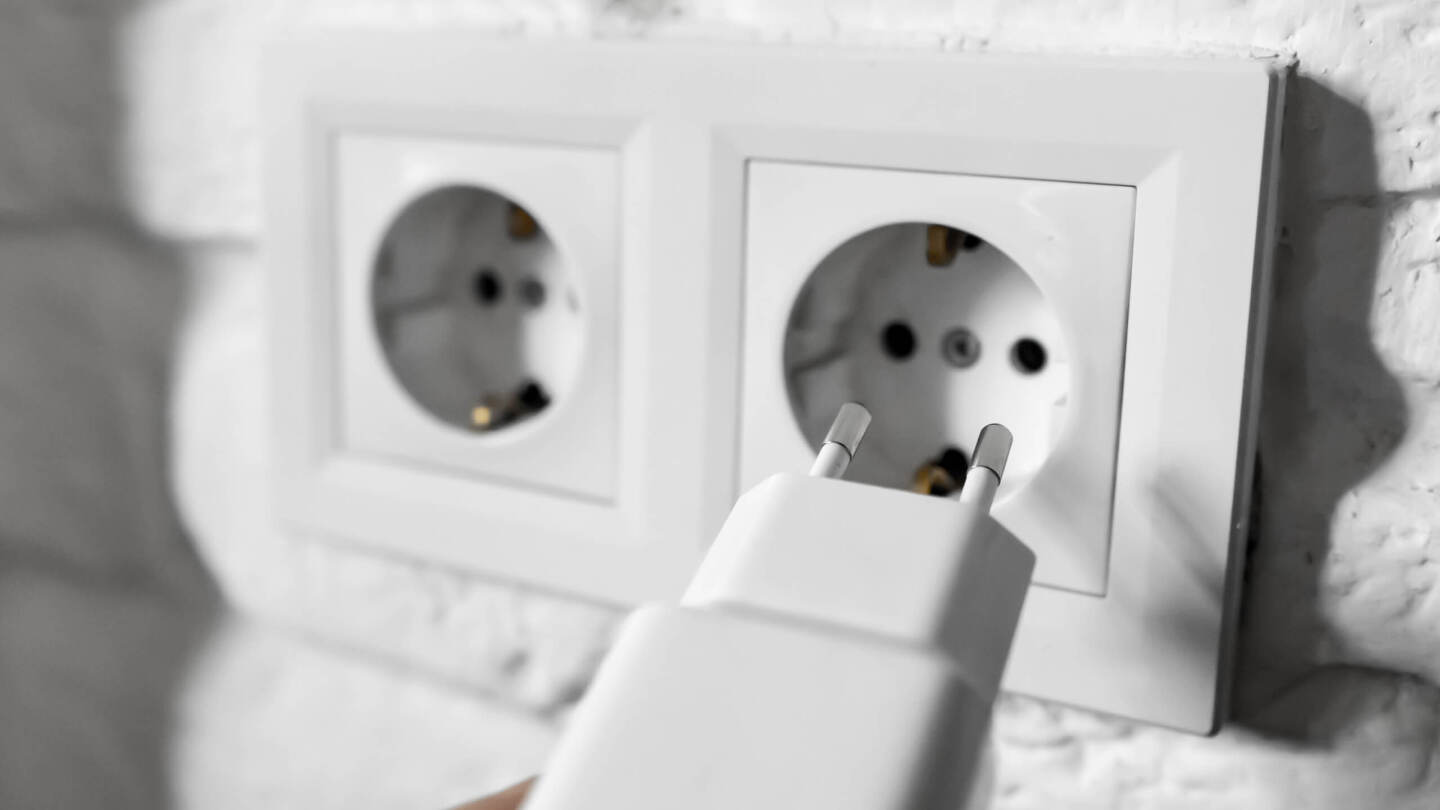

Например, универсальная евровилка (тип C) с двумя круглыми контактами благодаря гибким штырькам подходит для большинства европейских розеток, включая немецкие Schuko (тип F) и французские (тип E). Однако, даже если типы розеток совпадают, это не всегда решает проблему. В разных частях света напряжение и частота тока могут различаться.

Наиболее распространены два стандарта: европейский — 220–240 В при частоте 50 Гц и американский — 100–127 В при частоте 60 Гц. Не стоит проверять, что будет, если электроприбор, работающий от 100–127 В, включить в розетку с 220–240 В.

Почему напряжение и частота в разных странах могут отличаться

В некоторых странах вовсе следует держать ухо востро. Например, в большинстве районов Бразилии используется 127 В, но на севере страны встречается 220 В. При этом Бразилия одной из первых в мире приняла новый международный стандарт IEC 60906-1 (тип N), призванный унифицировать подключения.

А в Японии напряжение везде одинаковое — 110 В, частота же разная: на востоке используется 50 Гц, на западе — 60 Гц. Причина простая: сначала для Токио закупили генераторы немецкого производства с частотой 50 Гц, а вскоре после этого в Осаке поставили американские с частотой 60 Гц.

Существуют и уникальные случаи: Филиппины используют напряжение 220–240 В с частотой 60 Гц, что является гибридом двух стандартов.

Могут ли принять единый стандарт розеток

Возможно, когда-нибудь и будет принят единый стандарт. Универсальная розетка для всех типов вилок уже разработана. Но пока это дело каждого — устанавливать ее или нет. К тому же сначала надо прийти к единому стандарту напряжения. А это упирается в огромные финансовые затраты на переоборудование и переоснащение трансформаторных подстанций, замену розеток и вилок.

Производители электроники уже нашли временное решение: многие зарядные устройства и блоки питания ноутбуков работают в широком диапазоне напряжений (100–240 В) и частот (50/60 Гц), что позволяет использовать их по всему миру с помощью простого переходника. Так что, собираясь в путешествие, стоит заранее поинтересоваться типом розеток и, возможно, запастись переходником.

Консультант: Александр Лысцов, электрик.

Материал впервые опубликован в 2019 году, обновлен в 2022, 2024 и дополнен в 2025.
